Visão geral:

● Componentes: sensor de tração/compressão intrinsecamente seguro GLD20 + caixa de controle à prova de explosão e intrinsecamente segura KXJ24

● Classificação à Prova de Explosão:

   o GLD20: Ex ib I Mb

   o KXJ24: Ex db [ib Mb] I Mb

● Aplicações:Mineração de carvão, metalurgia, içamento, pesagem por correia e funil, sistemas de teste de força e outros monitoramentos e controles automatizados relacionados à mineração

● Normas:

   o GLD20: Q/YZY101 GLD20 Intrinsically Safe Mining Tension/Compression Sensor

   o KXJ24: Q/YZY102 KXJ24 Explosion-Proof and Intrinsically Safe Mining Control Box

Principais especificações técnicas:

Sensor de tração/compressão intrinsecamente seguro GLD20

● Precisão de medição: classe 1.5

● Carga nominal:0–198 kN (0–20t)

● Estrutura:design em viga S, medição de tração e compressão

● Material:corpo em aço-liga 40Cr

● Fonte de alimentação:intrinsecamente segura (8–9 V DC)

● Corrente de alimentação: 600 mA

● Temperatura de operação: (-10~40)℃

● Grau de proteção:IP54 (em conformidade com GB/T4208)

● Parâmetros intrinsecamente seguros:

   o Entrada de alimentação: Ui = 11 V, Ii = 0.8 A, Ci = 0 μF, Li = 0 μH

   o Porta de comunicação CAN: Uo = 6.0 V, Io = 0.45 A, Co = 50 μF, Lo = 0.1 mH

● Observação:Não pode ser usado independentemente; deve ser conectado à caixa de controle KXJ24 por meio de cabo.

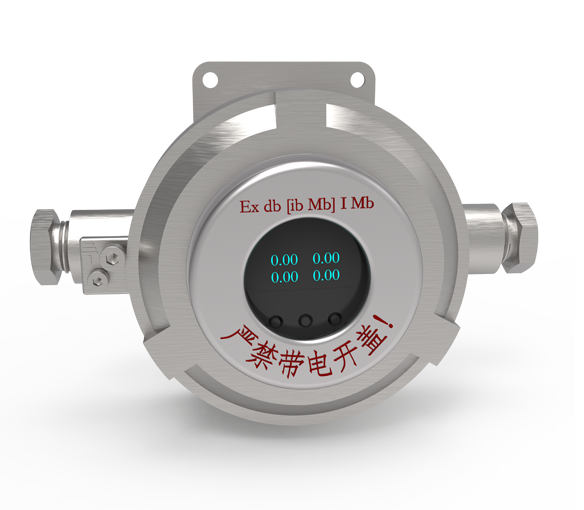

Caixa de controle à prova de explosão e intrinsecamente segura KXJ24

● Precisão de medição:0.25 classe (faixa padrão)

● Tensão nominal: 24 V DC

● Temperatura de operação: (-20~40)℃

● Saída de sinal:CAN2.0B ou RS485

● Consumo de corrente:<600 mA

● Alimentação do sensor: 600 mA (alimentação intrinsecamente segura)

● Comunicação do sensor: CAN2.0B

● Canais de sensor suportados:Até 8 conexões em paralelo

● Grau de proteção: IP54 (em conformidade com GB/T4208)

● Parâmetros intrinsecamente seguros:

   o Componente intrinsecamente seguro: Um = DC 26.4 V

   o Saída de alimentação: Uo = 11.0 V, Io = 0.8 A, Co = 30 μF, Lo = 0.1 mH

   o Porta de comunicação CAN: Uo = 6.0 V, Io = 0.45 A, Co = 50 μF, Lo = 0.1 mH
