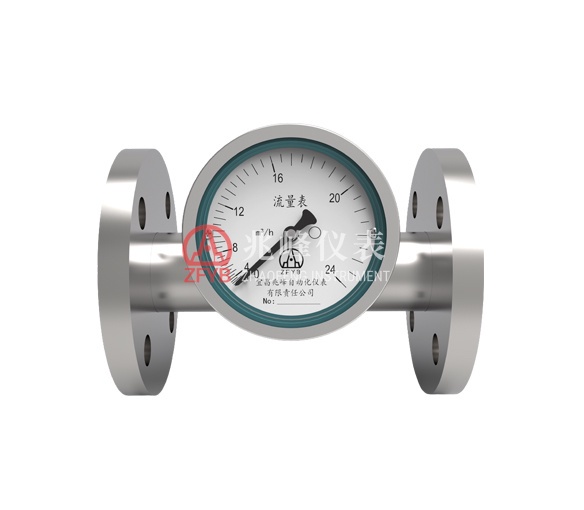

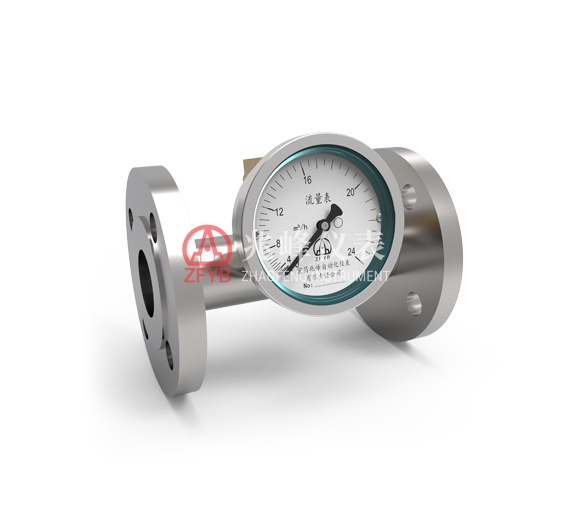

O medidor de vazão por alvo da Série LBT é um instrumento de medição de vazão baseado nos princípios da dinâmica dos fluidos. Uma placa-alvo hiperbólica é posicionada no centro da tubulação. Quando o meio flui pela tubulação, exerce uma força sobre a placa-alvo, e essa força tem uma relação precisa com a vazão e a densidade do meio.

A força é transmitida por uma haste de conexão ao mecanismo de equilíbrio de força. O torque é equilibrado por um tubo de torque com três mancais e convertido em deslocamento mecânico. Em seguida, o deslocamento é amplificado por meio de transmissão por engrenagens para acionar o mostrador, fornecendo uma indicação direta da vazão instantânea.

A placa-alvo hiperbólica apresenta alta sensibilidade, distribuição uniforme da força, baixa vibração e uma relação precisa entre a força aplicada e a vazão. O instrumento possui uma estrutura compacta e aerodinâmica, sem peças móveis redundantes, proporcionando indicação rápida e intuitiva, forte adaptabilidade e fácil manutenção.

O instrumento adota conexão flangeada e pode lidar de forma confiável com meios que vão de fluidos de baixa viscosidade a fluidos de média e alta viscosidade. É amplamente aplicável à medição de vazão de diversos meios, incluindo gases, líquidos e vapor.

Para aplicações de média e alta viscosidade, a viscosidade do meio pode ser significativamente afetada pela temperatura ambiente. A calibração de fábrica é baseada em condições ambientais padrão. Se o ambiente operacional real diferir significativamente das condições padrão, o instrumento poderá ser ajustado e compensado independentemente com referência à tabela de compensação de temperatura fornecida.

Categoria do Produto: Série de Instrumentos de Vazão

Principais Especificações Técnicas:

Modelo e Especificações:

Exemplo de Modelo: LBT-DN20-(0.8-8)-CL
