1. Visão geral do produto

O Sistema Inteligente de Monitoramento Multifuncional à Prova de Explosão Montado em Veículo da Série TMS é uma solução integrada de monitoramento inteligente especialmente projetada para equipamentos móveis de armazenamento e transporte de líquidos, incluindo caminhões-tanque de petróleo, veículos de transporte de produtos químicos perigosos, veículos de entrega de combustível e outros equipamentos especiais de transporte de líquidos.

O sistema é composto por uma unidade sensor multifuncional à prova de explosão e uma unidade de exibição multifuncional inteligente montada no veículo. Ele permite medição em tempo real, exibição local, gestão de alarmes, posicionamento e monitoramento remoto de múltiplos parâmetros, incluindo nível de líquido, temperatura, pressão, volume de líquido, localização do veículo e status do transporte.

De acordo com diferentes requisitos de aplicação, o sistema oferece várias configurações de medição para atender às necessidades de monitoramento inteligente de diferentes tipos de equipamentos de armazenamento e transporte de líquidos.

(1) Solução Integrada de Detecção de Nível de Líquido e Temperatura

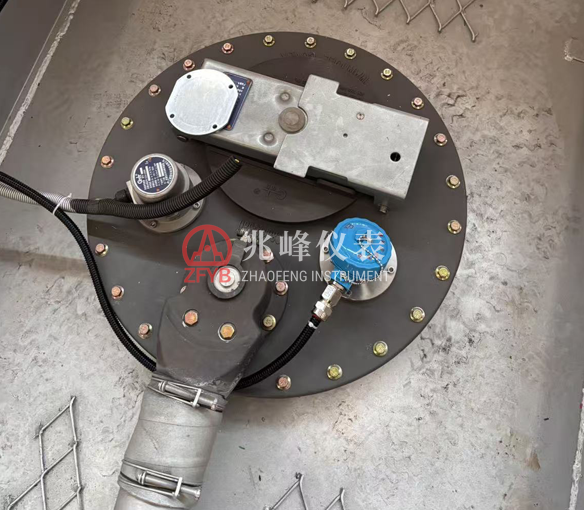

A solução integrada de detecção de nível de líquido e temperatura adota um design combinado que integra os elementos de detecção de nível e de temperatura em uma única unidade sensor. Ela pode coletar simultaneamente os dados de nível de líquido e temperatura dentro do tanque e transmitir as informações de medição para a unidade de exibição multifuncional inteligente montada no veículo por meio de comunicação digital.

Com estrutura compacta, instalação conveniente e operação confiável, esta solução é adequada para caminhões-tanque de petróleo convencionais, veículos de transporte de combustível e aplicações gerais de armazenamento e transporte de líquidos.

(2) Solução Integrada de Detecção de Nível de Líquido, Pressão e Temperatura

A solução integrada de detecção de nível de líquido, pressão e temperatura adota um sensor multifuncional capaz de medir simultaneamente o nível de líquido, a pressão interna e a temperatura do tanque.

Ao monitorar múltiplos parâmetros-chave do meio transportado, o sistema fornece informações abrangentes sobre as condições operacionais do tanque e melhora a segurança durante o transporte. Esta solução é adequada para tanques pressurizados, veículos de transporte de produtos químicos perigosos e outras aplicações que exigem monitoramento abrangente das condições de armazenamento de líquidos.

(3) Solução de Detecção de Nível de Líquido e Temperatura por Radar

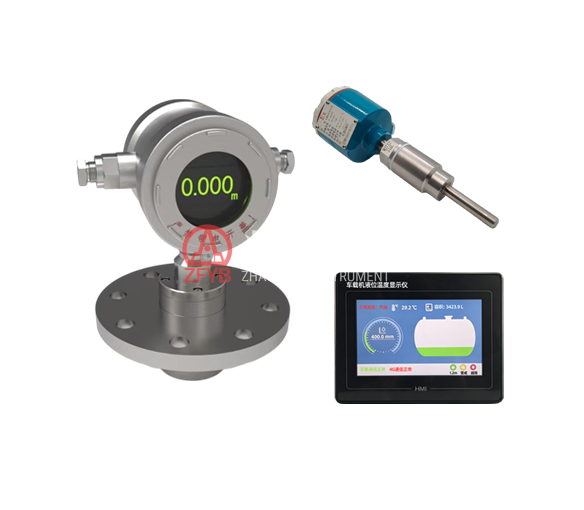

A solução de detecção de nível de líquido e temperatura por radar é composta por um sensor de nível por radar à prova de explosão e um sensor de temperatura à prova de explosão.

O sensor de nível por radar à prova de explosão adota a tecnologia de reflexão de ondas eletromagnéticas de alta frequência. Ao medir o tempo de propagação das ondas eletromagnéticas entre o sensor e a superfície do líquido, realiza a medição de nível de líquido sem contato.

O sensor de temperatura à prova de explosão adota um elemento de detecção de temperatura de alta precisão para realizar a medição em tempo real da temperatura do meio.

Sem partes móveis mecânicas, esta solução apresenta desempenho de medição estável, alta confiabilidade e fácil manutenção. É adequada para aplicações que exigem alta precisão de medição e forte adaptabilidade a condições operacionais complexas.

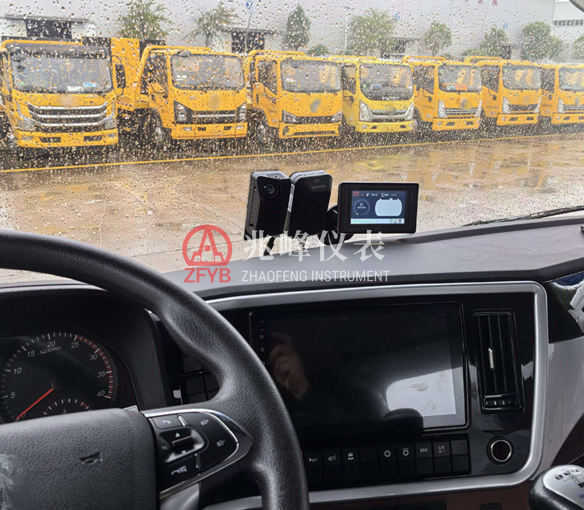

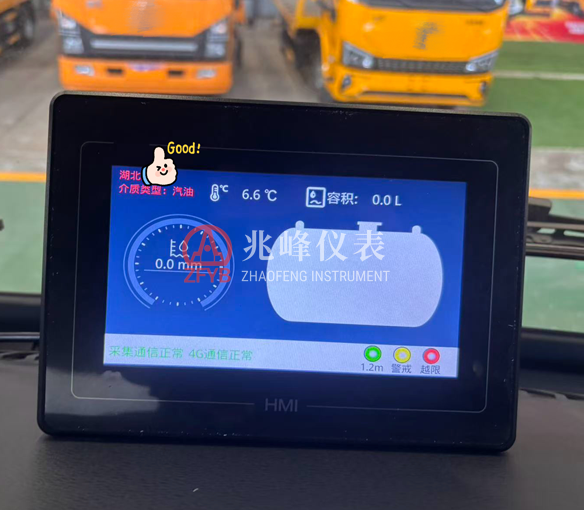

A unidade de exibição multifuncional inteligente montada no veículo integra funções de aquisição de dados, processamento de sinais, exibição de parâmetros, gestão de alarmes, posicionamento e comunicação. O sistema suporta múltiplas interfaces de comunicação, incluindo RS485 e CAN2.0B, e pode exibir informações em tempo real, como nível de líquido, temperatura, volume de líquido e status operacional do veículo. Por meio do posicionamento dual-mode BeiDou/GPS e da comunicação sem fio 4G, informações de localização do veículo, status operacional e dados de medição podem ser enviados para uma plataforma de monitoramento remoto, permitindo gestão visualizada e digital por meio de terminais móveis e computadores.

O sistema adota um design estrutural à prova de explosão com alta confiabilidade, forte resistência a vibrações e excelente adaptabilidade ambiental. Pode ser amplamente aplicado no transporte de petróleo, transporte de produtos químicos perigosos, distribuição de combustível e outros campos móveis de armazenamento e transporte de líquidos, melhorando efetivamente o monitoramento da segurança do transporte e as capacidades de gestão inteligente.

2. Principais Especificações Técnicas

2.1 Unidade Sensor Multifuncional à Prova de Explosão

2.1.1 Sensor Integrado de Nível de Líquido e Temperatura

2.1.2 Sensor Integrado de Nível de Líquido, Pressão e Temperatura

2.1.3 Sensor de Detecção Multifuncional do Tipo Separado

2.1.3.1 Sensor de Nível por Radar à Prova de Explosão

2.1.3.2 Sensor de Temperatura à Prova de Explosão

2.2 Unidade de Exibição Multifuncional Inteligente Montada no Veículo

3. Modelo e Especificações
