Visão Geral do Produto

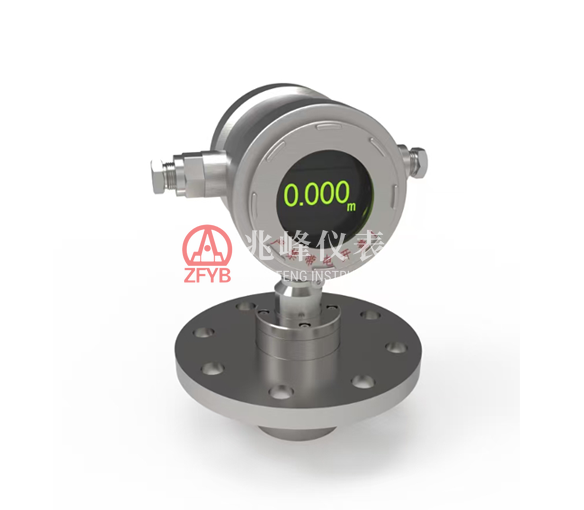

O sensor de nível por radar GUL, à prova de explosão e com segurança intrínseca para mineração (doravante denominado instrumento), é composto por um sensor e um conversor. Ele detecta o nível de líquido ou de material sólido com base no princípio da reflexão de ondas eletromagnéticas.
O instrumento adota um método de medição sem contato, tornando-o adequado para medição de nível em diversas condições de trabalho complexas. Ele é equipado com um circuito de medição, conversão, exibição e controle de alta precisão. O display OLED de alto brilho mostra valores de nível em tempo real (com várias unidades selecionáveis). Possui uma interface interativa com quatro botões de operação para um manuseio simples e intuitivo. Os parâmetros podem ser definidos pelo painel frontal, e todas as configurações são salvas automaticamente.
A seção superior do conversor adota uma estrutura à prova de chamas com gabinete em aço inoxidável. Ela contém circuitos de conversão à prova de chamas e com segurança intrínseca, fornecendo alimentação com segurança intrínseca e aquisição de sinal para a unidade do sensor de nível por radar.
Principais Especificações Técnicas
Item | Parâmetros Técnicos |
Precisão | Classe 1 |
Frequência de medição | 80GHz |
Umidade de operação | 0～95% |
Temperatura de Operação | -40～75℃ |
Fonte de alimentação | 24VDC or 220VAC |
Corrente de operação | ＜100 mA DC |
Largura do feixe da antena | ±2.75° |
Intervalo de amostragem | ≥160ms (configurable) |
Saída analógica | （4～20）mADC |
Saída digital | RS485 (baud rate and higher-level protocol refer to user manual) |
Saída de comutação | 1～2 relay outputs |
Display | Display OLED |
Marcação à prova de explosão | Ex db[ib] I Mb |
Grau de proteção | IP54 (standard type), IP65 (special type), compliant with GB/T 4208 |
Resistência à vibração | ＜20m/s² |
Características Estruturais à Prova de Explosão | O gabinete é feito de aço inoxidável com design à prova de chamas. O dispositivo de entrada de cabos atende aos requisitos de entrada de cabos Ex da GB/T 3836.1. Deve ser utilizado um cabo para mineração com diâmetro externo de (8–12) mm. O cabo de saída é soldado de forma confiável à PCB e, em seguida, vedado e comprimido por meio de anel de vedação e prensa-cabo. O sensor de radar é conectado ao invólucro à prova de chamas por meio de um terminal passante à prova de chamas. |
Posição de instalação | • Quando instalado 10 cm acima do nível máximo do líquido, certifique-se de que a face da antena de radar fique paralela à superfície do líquido. • Quando instalado em um tanque, a distância da parede do tanque deve ser superior a 0,5 m, e recomenda-se a instalação central. |
Método de instalação | Montagem por flange DN80 (padrão); outras conexões por flange ou roscadas disponíveis mediante solicitação antes do pedido. |
Parâmetros de Segurança Intrínseca | Consulte o manual do usuário para obter detalhes. |
Dimensões gerais | 207x269x200 |
Modelo e Especificações
Modelo | Faixa de Medição | Precisão | Pressão máxima de trabalho |
GUL10 | 0.06～3/5/10 | Classe 1 | 4.0MPa |
GUL20 | 0.1～15/20 |
GUL30 | 0.18～30 |
GUL40 | 0.2～40 |
