Visão Geral do Produto

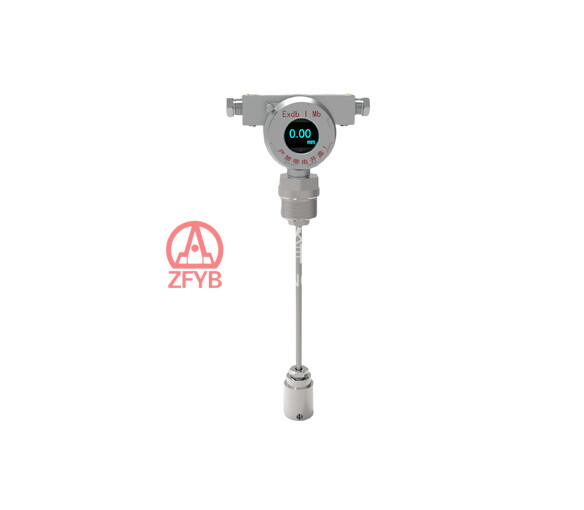

O instrumento adota uma estrutura do tipo haste ou do tipo cabo e utiliza um sensor de nível hidrostático capacitivo cerâmico seco ou de silício difuso como elemento de medição. É equipado com um circuito de medição, conversão, exibição e controle de alta precisão, fornecendo duas saídas de chave independentes e uma saída de sinal de corrente (4–20) mA. O display OLED de alto brilho mostra valores de nível em tempo real (com várias unidades selecionáveis). Possui uma interface interativa com três botões de operação, para uso simples e intuitivo. Os parâmetros podem ser definidos pelo painel frontal, e todas as configurações são salvas automaticamente.
O instrumento integra medição, exibição local, saída de controle e saída transmissora em uma unidade compacta. Oferece ampla faixa de medição, múltiplos tipos de conexão ao processo e opções de materiais. É amplamente utilizado para monitoramento e controle de nível em equipamentos de mineração de carvão subterrânea e a céu aberto, melhorando significativamente o desempenho da automação.
O instrumento adota um invólucro em aço inoxidável à prova de explosão e um circuito intrinsecamente seguro, projetados e fabricados em estrita conformidade com as normas GB/T 3836. A marca de proteção contra explosão é Ex db ib I Mb. Este produto também pode ser usado independentemente como um dispositivo à prova de chamas.
Principais Especificações Técnicas
Item | Parâmetros Técnicos |
Fonte de alimentação | 24 VDC (standard); operating range:（18～27）VDC |
Saída de sinal | (4～20)mADC (intrinsically safe output) |
Precisão | Transmitter output: Class 1; Display: Class 1; Control: Class 1 |
Saída de controle | Relé encapsulado à prova de explosão. Capacidade de comutação: • Circuito AC: ≤250 VA, ≤3 A, ≤250 V ; • Circuito DC: ≤150 W, ≤2 A, ≤125 V |
Display | Display OLED |
Consumo de energia | ＜3W |
Compensação de temperatura | （-20～70）℃ |
Grau de proteção | IP54 (standard type), IP65 (special type), compliant with GB/T 4208 |
Resistência à vibração | ＜20m/s² |
Marcação à prova de explosão | Ex db ib I Mb |
Características Estruturais à Prova de Explosão | O invólucro é fabricado em aço inoxidável com design à prova de chamas. A janela de observação é feita de vidro temperado. O grau de proteção é IP54. O dispositivo de entrada de cabo está em conformidade com os requisitos de entrada de cabo Ex da GB/T 3836.1. Deve ser utilizado um cabo de mineração com diâmetro externo de (8–12) mm. |
Posição de instalação | Pode ser instalado em qualquer orientação. |
Rosca de Conexão de Pressão | Rosca macho G1 1/2” ou M48 × 2 (instalação roscada padrão); outros tipos de rosca devem ser especificados no pedido. |
Peso | 3.6kg |
Modelo e Especificações
Modelo | Faixa de Medição / Controle | Pressão máxima de trabalho | Saída do Transmissor | Saída de controle | Observações |
GUD10K(A) | （0～10）m | 0.4MPa | （4～20）mA | Duas saídas de chave independentes (o ponto de ajuste da chave, o sentido de comutação e a diferença de comutação podem ser ajustados independentemente). | Os interruptores de controle são contatos passivos. |
• A faixa de 10 m é o limite superior padrão. Outras faixas podem ser personalizadas de acordo com as necessidades do usuário. A faixa mínima de medição é (0–0.5) m e a máxima é 100 m. • O instrumento determina o nível do líquido medindo a pressão hidrostática no ponto de medição. A pressão hidrostática em um ponto em um líquido é proporcional à distância entre esse ponto e a superfície do líquido, ou seja: P = ρgh. Para um determinado meio e local de instalação, ρ e g são constantes; portanto, o nível (distância do ponto de medição à superfície do líquido) é determinado apenas pela pressão hidrostática (pressão). • Nota: O meio de medição padrão é água com densidade relativa de 1. Para outros meios, deve-se fazer a compensação de acordo com a densidade relativa. |
