Visão Geral do Produto

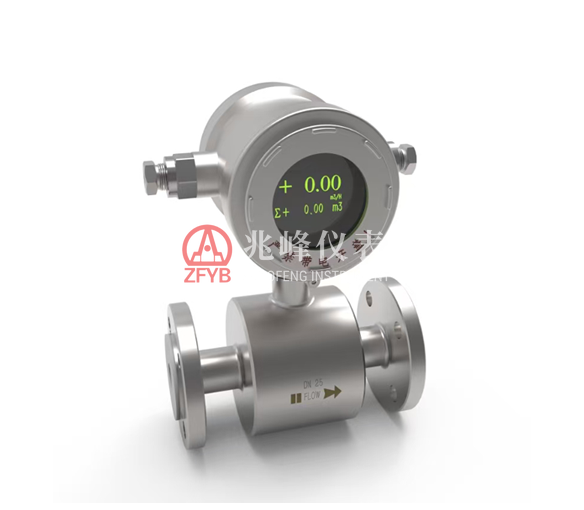

O sensor de fluxo eletromagnético encapsulado à prova de explosão e intrinsecamente seguro para mineração GLD (doravante denominado instrumento) consiste em um sensor e um conversor. Opera com base na lei de indução eletromagnética de Faraday e é adequado para medir o fluxo volumétrico de líquidos condutivos com condutividade superior a 5 μs/cm. Pode ser amplamente utilizado para medição e controle de fluxo de diversos meios à base de água e outros líquidos condutivos. Além dos líquidos condutivos em geral, também é adequado para líquidos fortemente corrosivos, como ácidos e álcalis fortes, bem como suspensões homogêneas de duas fases sólido-líquido, como lama, polpa de minério e polpa de papel. É amplamente utilizado para medição e controle de fluxo em ambientes de mineração de carvão subterrânea e de superfície.
A seção superior do conversor adota uma estrutura à prova de chamas com um invólucro de aço inoxidável e contém um circuito de conversão à prova de chamas e intrinsecamente seguro. A seção inferior é um conjunto tubular de detecção de fluxo eletromagnético composto intrinsecamente seguro, fundido (encapsulado).
Especificações Técnicas Principais
Item | Parâmetros Técnicos |
Precisão | Classe 0.5; Classe 1 |
Fonte de alimentação | (86～265)VAC ou (18～36)VDC |
Corrente de operação | ≤300mADC |
Saída analógica | （4～20）mA corrente /（1～5）V tensão |
Saída digital | CAN2.0B ou RS485; detalhes da taxa de comunicação e do protocolo consulte o manual do usuário. |
Saída de comutação | 1～2 relay outputs |
Display | Display OLED |
Marcação à prova de explosão | Ex db[ib]m I Mb；(estrutura composta à prova de chamas, intrinsecamente segura e encapsulada; a unidade principal é à prova de chamas, o sensor é do tipo encapsulado intrinsecamente seguro) |
Grau de proteção | IP54 (em conformidade com GB/T 4208) |
Resistência à vibração | ＜20m/s² |
Características Estruturais à Prova de Explosão | O gabinete é feito de aço inoxidável com design à prova de chamas. O grau de proteção é IP54. O dispositivo de entrada de cabos está em conformidade com os requisitos de entrada de cabos Ex da GB/T 3836.1. O cabo de saída é soldado de forma confiável à placa de circuito impresso, e depois vedado e comprimido por meio de anel de vedação e prensa-cabo. Deve ser utilizado um cabo de mineração com diâmetro externo de (8–12) mm. |
Condutividade do meio | ＞5μs/cm |
Faixa de velocidade de fluxo | （0.38～12）m/s |
Faixa de Medição | Vazão de escala completa programável dentro da faixa de velocidade mensurável (detalhes a confirmar antes do pedido) |
Pressão de trabalho | DN65：PN≤4MPa；DN100：PN≤2.5MPa。 |
Material do eletrodo | Padrão: 316L; opcional: Hc (Hastelloy C), Hb (Hastelloy B), Ti, Ta |
Material do revestimento | PTFE (Politetrafluoretileno) |
Material do revestimento (PTFE) – principais propriedades e faixa de aplicação:ា
Principais propriedades | Faixa aplicável |
• Resistente ao ácido clorídrico fervente, ácido sulfúrico, ácido nítrico e água régia • Também resistente a álcalis e a vários solventes orgânicos • Baixa resistência ao desgaste e fraco desempenho de aderência. | • Faixa de temperatura: -40 ℃ a +180 ℃ • Adequado para meios corrosivos, como ácidos e álcalis, bem como meios higiênicos • Não adequado para tubulações a vácuo (pressão negativa). |
Modelo e Especificações
Unidade de medida: m³/h
Modelo | Faixa de medição padrão | Faixa ajustável | Precisão do transmissor e do controle | Pressão máxima de trabalho |
GLD65/70 | 7-70 | 1.05-10.5,2.8-28,4.2-42，5.6-56 | Classe 0.5, Classe 1 | 4.0MPa |
GLD100/200 | 20-200 | 3-30，8-80，12-120,16-160 | Classe 0.5, Classe 1 | 2.5MPa |
