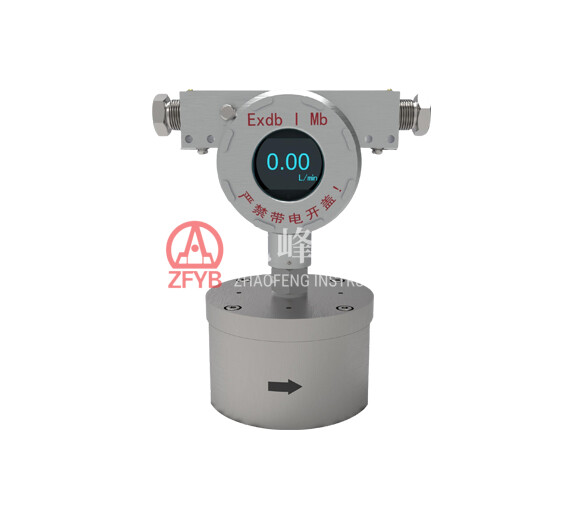

GLC25/100 Sensor de Fluxo à Prova de Explosão para Mineração
GLC25/100 Sensor de Fluxo à Prova de Explosão para Mineração
O sensor de fluxo à prova de explosão para mineração GLC25/100 (doravante referido como o instrumento) adota um elemento sensor de fluxo de engrenagem de precisão. É adequado para líquidos de média a alta viscosidade (normalmente com viscosidade ≥10 mm²/s), meios não corrosivos, limpos e lubrificantes para medição e controle de baixo a médio fluxo. A faixa de medição é de (0–0.1) L/min a (0–250) L/min. É adequado para distribuição precisa de fluxo de lubrificação em múltiplos pontos, monitoramento e controle de lote, e também pode exibir a temperatura do meio. A pressão máxima de trabalho pode chegar a 32 MPa. O meio de trabalho não deve conter impurezas particuladas ou ferromagnéticas; recomenda-se um filtro combinado. Versões para alta viscosidade podem ser usadas para medição de fluxo de graxa lubrificante.
Instrumentos de Fluxo para Mineração
Comprar agora
Contate-nos

Visão Geral do Produto

O sensor de fluxo à prova de explosão para mineração GLC25/100 (doravante denominado instrumento) adota um elemento sensor de fluxo de engrenagem de precisão. É adequado para líquidos de média a alta viscosidade (normalmente com viscosidade ≥10 mm²/s), meios não corrosivos, limpos e lubrificantes para medição e controle de baixo a médio fluxo. A faixa de medição é de (0–0.1) L/min a (0–250) L/min. É adequado para distribuição precisa de fluxo de lubrificação multiponto, monitoramento e controle por lotes, e também pode exibir a temperatura do meio. A pressão máxima de trabalho pode atingir 32 MPa. O meio de trabalho não deve conter partículas ou impurezas ferromagnéticas; recomenda-se um filtro combinado. Versões de alta viscosidade podem ser usadas para medição de fluxo de graxa lubrificante.

A seção superior do instrumento é uma estrutura à prova de chamas, utilizando um invólucro fundido em aço inoxidável projetado e fabricado em estrita conformidade com as normas GB/T 3836. A marcação à prova de explosão é

Ex db I Mb. A seção inferior é um componente sensorial de medição de fluxo por engrenagens, puramente mecânico.

O instrumento integra exibição local, saída de controle e saída de transmissor em uma estrutura compacta. É fácil de instalar e manter, sendo amplamente utilizado para detecção e controle de sinais de fluxo em equipamentos de mineração subterrânea e de superfície de carvão, melhorando significativamente os níveis de automação.


Principais Especificações Técnicas

Item

Parâmetros técnicos

Precisão do Transmissor e do Controle

Classe 1 (faixa padrão); Classe 1.5 (quando a faixa é alterada)

Fonte de alimentação

(18～36) VDC (normal); faixa máxima de operação: (9～36) VDC (quando operar abaixo de 12 V, a resistência da carga da saída de corrente não deve exceder 100 Ω).

Saída de Sinal

(4～20)mA DC

Capacidade de saída do interruptor

Relé encapsulado à prova de explosão (2 saídas de relé):

• Circuito AC: ≤250 VA, ≤3 A, ≤250 V;

• Circuito DC: ≤150 W, ≤2 A, ≤125 V

Exibição

Display OLED

Consumo de Energia

<3W

Marcação à prova de explosão

Ex db I Mb

Grau de proteção

IP54 (tipo padrão), IP65 (tipo especial), em conformidade com GB/T 4208.

Resistência à Vibração

<20m/s²

Características Estruturais à Prova de Explosão

A carcaça é feita de aço inoxidável com design à prova de chamas. A janela de visualização é feita de vidro temperado. O dispositivo de entrada de cabos está em conformidade com os requisitos de entrada de cabos Ex especificados no apêndice da GB/T 3836.1. Deve ser utilizado um cabo de mineração com diâmetro externo de (8–12) mm.

Método de Instalação

Instalação rosqueada. Para produtos especiais, outros métodos de montagem, como tipo flange ou conectores de engate rápido, podem ser fornecidos mediante solicitação. O eixo da engrenagem deve ser instalado verticalmente ou horizontalmente em relação ao solo.

Dimensões gerais

170x215x119


Modelo e Especificações

Modelo

Faixa de medição

Erro Básico

Sinal de saída

Tipo de Chave de Controle

Número de Interruptores

GLC25/100

Faixa padrão：0-100L/min；

Faixa mínima：0-10L/min；

Faixa máxima：0-400L/min

Classe 1

（4～20）mA

Duas chaves independentes (o ponto de ajuste da chave, a direção de comutação e a diferença de comutação podem ser ajustados independentemente)

2 (contatos passivos)
