No campo de medição e controle de nível de líquido, os transmissores e controladores de nível desempenham papéis cruciais. Eles trabalham em conjunto para alcançar uma regulação precisa dos níveis de líquido e são amplamente utilizados em vários locais industriais. A seguir está uma lista de alguns instrumentos de nível comuns:

1. Transmissores de Nível

a. Transmissores de Nível do Tipo Flutuador

Os transmissores de nível do tipo flutuador adotam sensores de posição magnéticos. O flutuador magnético move-se para cima e para baixo ao longo do tubo de proteção de aço inoxidável com o nível do líquido, acionando o sensor de posição no local correspondente. Um circuito de conversão então converte esse sinal em um valor de corrente correspondente à posição do flutuador. Os transmissores de nível estão disponíveis em tipos padrão e à prova de explosão e são adequados para indústrias como metalurgia, engenharia química, geração de energia, fabricação de papel e tratamento de esgoto industrial.

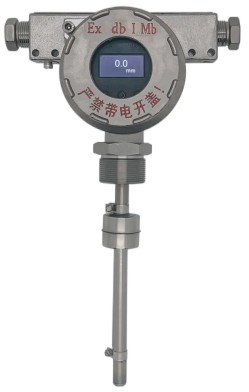

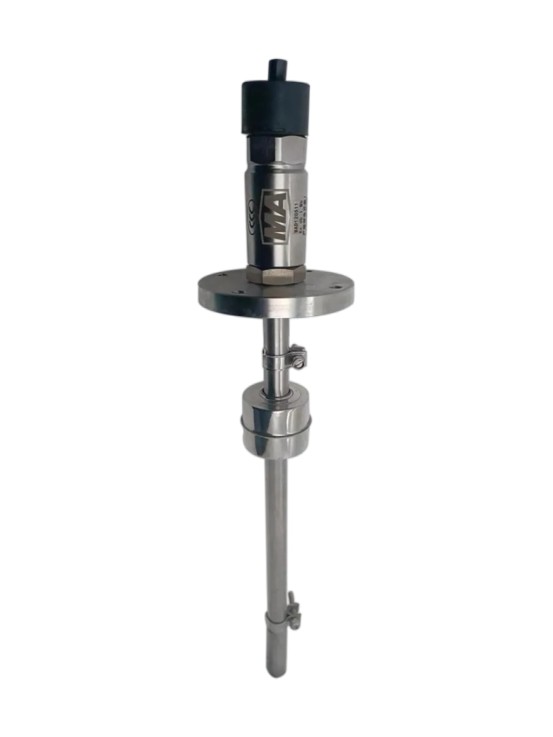

Sensor de Nível à Prova de Explosão GUC3000 para Mineração

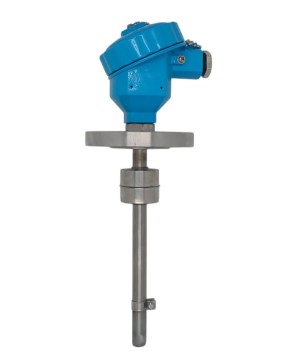

Transmissor de Nível do Tipo Bola Flutuante Série ZF-UQB-(B) (À Prova de Explosão)

b. Transmissores de Nível Hidrostático

Os transmissores de nível hidrostático utilizam sensores de nível hidrostático de cerâmica capacitiva seca ou silício difundido como elementos de detecção, combinados com circuitos de medição, conversão, exibição e controle de alta precisão. Eles apresentam uma saída de transmissão de 4-20mA e podem realizar medições de nível de líquido de forma estável e precisa em vários cenários industriais.

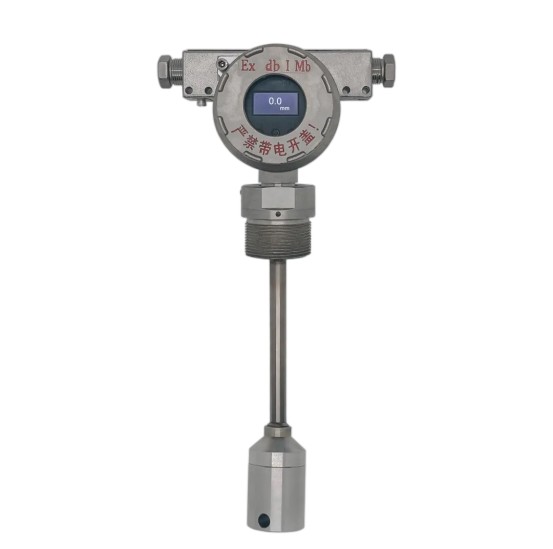

Transmissor de Nível de Líquido à Prova de Explosão e Intrinsecamente Seguro GUD10K para Mineração

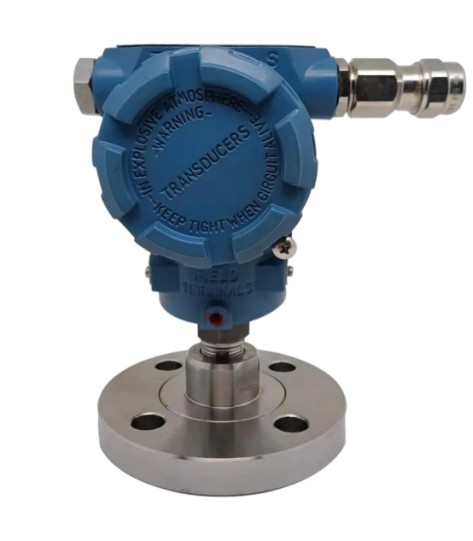

Transmissor de Nível Hidrostático Série ZF-L

c. Transmissores de Nível Magnetostritivos

Os transmissores de nível magnetostritivos são instrumentos de automação industrial que alcançam medição precisa de níveis de líquido (ou interfaces) com base no efeito magnetostritivo. Sua função principal é converter a altura do nível do líquido em sinais elétricos padrão, como 4-20mA e RS485, que são usados para monitoramento remoto, aquisição de dados ou vinculação com sistemas como PLC (Controlador Lógico Programável) e DCS (Sistema de Controle Distribuído). Eles são amplamente aplicados em campos como petróleo, engenharia química, tratamento de água, alimentos e produtos farmacêuticos, onde são exigidos altos requisitos de precisão e estabilidade de medição.

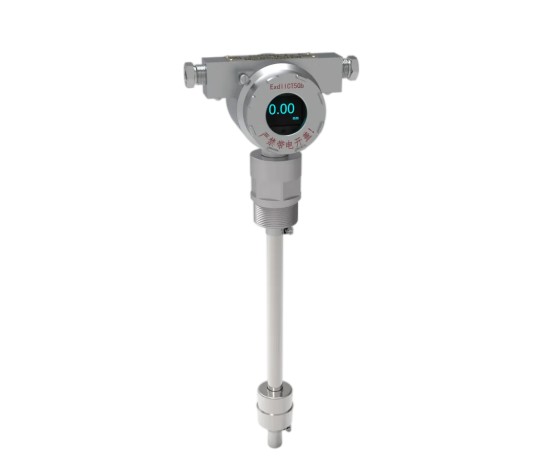

Transmissor (Controlador) de Nível Magnético (Deslocamento) à Prova de Explosão Série ZF-CZ

2. Controladores de Nível

a. Controladores de Nível do Tipo Flutuador

Os controladores de nível do tipo flutuador utilizam interruptores de lâmina como elementos de controle. Os contatos internos têm uma área grande, e a proteção por gás inerte permite que eles alternem cargas de alta tensão e alta corrente sem faíscas, resultando em mínima ablação de contato e uma longa vida útil. Eles são adequados para controle de nível em tanques de água domésticos, torres de água, tanques de óleo e vários tanques de armazenamento de ácidos e bases.

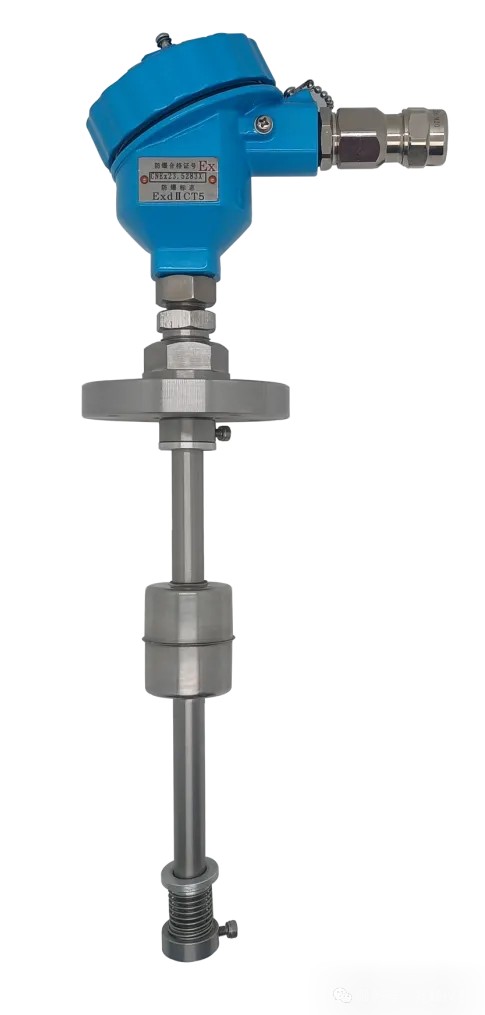

Controlador de Nível do Tipo Flutuador (À Prova de Explosão) Série UQK-100(B)

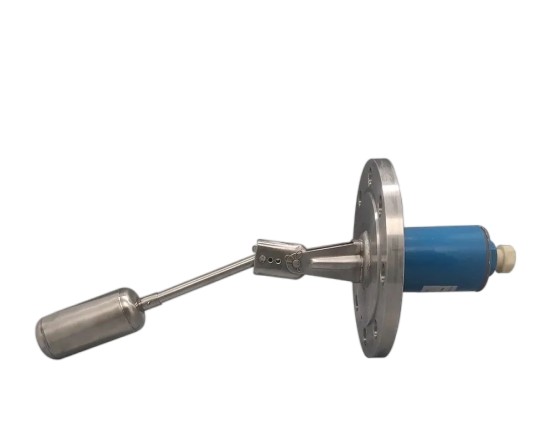

Interruptor de Nível Flutuante à Prova de Explosão KBU3000 para Mineração

Interruptor de Nível de Líquido UQK-01/02/03

3. Medidores de Nível

a. Medidor de Nível Magnético com Colunas Giratórias

Os medidores de nível magnético com colunas giratórias adotam um design de "acoplamento magnético + flutuador". O flutuador magnético dentro do recipiente move-se para cima e para baixo com o nível do líquido. O ímã permanente dentro do flutuador aciona as colunas giratórias bicolores (geralmente vermelho para "líquido presente" e branco/preto para "líquido ausente") fora do recipiente a girar através da ação do campo magnético, permitindo uma exibição visual contínua do nível do líquido. Alguns modelos podem ser equipados com uma placa de escala para leitura precisa do nível do líquido.

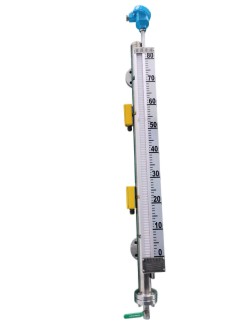

Indicador de Nível Magnético com Colunas Giratórias UHZ

(Transmissor é configurável)

b. Medidores de Nível Ultrassônicos

Os medidores de nível ultrassônicos realizam a medição do nível do líquido usando o princípio de reflexão das ondas ultrassônicas. Essencialmente, eles calculam a distância da sonda até a superfície do líquido medindo a diferença de tempo do sinal ultrassônico (transmitir-refletir-receber) e então convertem essa distância na altura do nível do líquido.

c. Medidores de Nível por Radar

Os medidores de nível por radar medem os níveis de líquido usando as características de reflexão das ondas eletromagnéticas (ondas de radar) e pertencem à "tecnologia de medição por microondas". Seu princípio central é transmitir ondas de radar de alta frequência (tipicamente 6GHz, 26GHz, 80GHz), receber as ondas de radar refletidas pela superfície do líquido e então calcular o nível do líquido. Não afetados pelo meio do ar, temperatura ou pressão, eles são uma solução de medição de nível industrial com "forte adaptabilidade".

Devido a diferenças nos locais de aplicação e requisitos funcionais, a seleção de modelos para equipamentos de medição e controle de nível varia. Se você tiver alguma dúvida sobre a seleção de modelos, sinta-se à vontade para nos contatar—forneceremos respostas e suporte profissional.

Qual produto de nível você usa com mais frequência? Bem-vindo para deixar um comentário e compartilhar sua experiência!
