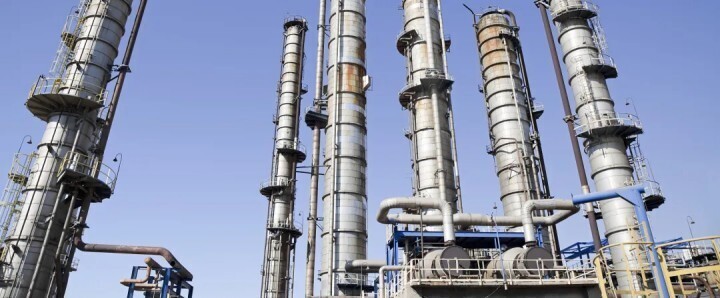

Na produção industrial, os manômetros são instrumentos de medição indispensáveis, amplamente utilizados nas indústrias de mineração, petróleo, química, energia e metalurgia. Selecionar o manômetro industrial adequado não apenas garante a segurança e eficiência da produção, mas também prolonga a vida útil dos equipamentos. Este artigo fornece um guia detalhado de seleção e respostas a perguntas frequentes sobre manômetros industriais. Também apresenta brevemente vários produtos relacionados da Zhaofeng Instruments para ajudá-lo a fazer as melhores escolhas durante a seleção e uso.

I. Princípios Básicos dos Manômetros

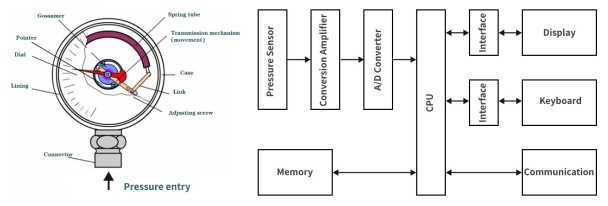

Manômetros Mecânicos | Manômetros Eletrônicos

Os manômetros industriais funcionam detectando e exibindo a pressão de fluidos (líquidos ou gases). Com base em seus princípios de funcionamento, são divididos principalmente em manômetros mecânicos e eletrônicos. Os tipos mecânicos geralmente usam tubos Bourdon ou diafragmas como elementos sensores, enquanto os tipos eletrônicos dependem de sensores e circuitos eletrônicos para medição de pressão.

II. Guia de Seleção de Manômetros

Ao selecionar um manômetro industrial, os seguintes fatores devem ser considerados:

1. Faixa de Medição

Escolha uma faixa de medição adequada para a aplicação real. Geralmente, a pressão normal de trabalho não deve exceder dois terços do limite superior da faixa do manômetro. Por exemplo, se a pressão de operação for 6.3 MPa, um manômetro com faixa de 0–10 MPa deve ser selecionado.

2. Classe de Precisão

A classe de precisão determina a exatidão da medição. Manômetros de uso geral, manômetros de cápsula e manômetros de diafragma geralmente requerem Classe 1.6 ou Classe 2.5. Para medição e calibração de precisão, recomenda-se manômetros mecânicos com Classe 0.4, 0.25 ou 0.16.

3. Tipo de Conexão

Garanta compatibilidade com o tipo de conexão do equipamento, como rosca, flange ou acoplamento rápido. Verifique o tipo e as dimensões antes da seleção.

4. Ambiente de Operação

As condições ambientais afetam significativamente o desempenho e a vida útil. Para meios de alta temperatura, baixa temperatura ou corrosivos, escolha manômetros projetados para essas condições. Requisitos adicionais, como anti-vibração, à prova de explosão ou invólucros protetores, também podem ser necessários.

5. Funções Especiais

Dependendo das necessidades da aplicação, selecione manômetros com recursos adicionais, como saídas de sinal elétrico, alarmes ou transmissão remota. Esses recursos aumentam a inteligência da medição e facilitam o monitoramento e gerenciamento de dados.

III. Produtos de Manômetros da Zhaofeng Instrument

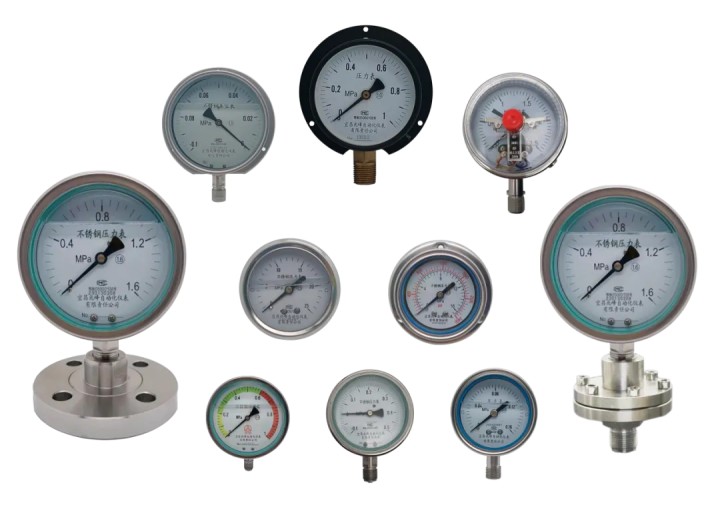

Série de Produtos:

1. Manômetros Padrão Série Y

Adequados para medir a pressão de líquidos, gases ou vapor que não sejam corrosivos ao elemento sensor, sob condições com mínima pulsação ou vibração.

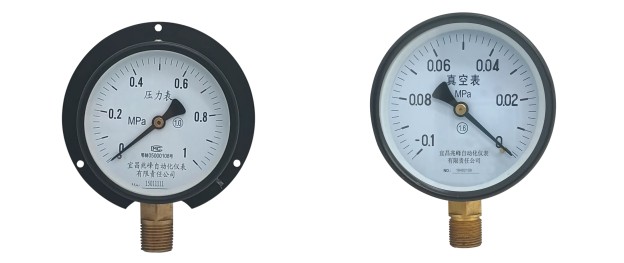

Manômetro de Pressão Radial Y-104              Manômetro de Vácuo Y-100

2. Manômetros Anti-Vibração Série YZ

Projetados para suportar vibrações fortes, pulsações, choques e descargas súbitas. Preenchidos com líquidos de amortecimento, como óleo de silicone ou glicerina, para indicação estável.

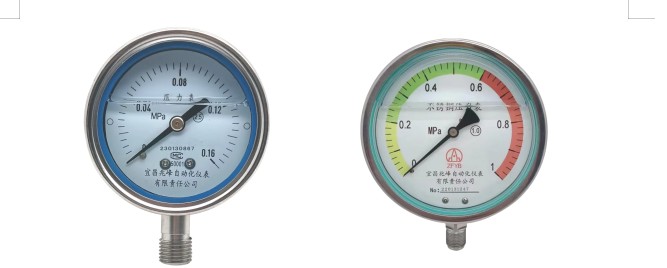

Manômetro Anti-Vibração Y-150          Manômetro Anti-Vibração Y-150

                                                         (com zona colorida)

3. Manômetros em Aço Inoxidável Série YB

Amplamente utilizados em processos que requerem resistência à corrosão, anti-vibração ou aparência aprimorada. Versões anti-vibração são preenchidas com óleo de silicone ou glicerina.

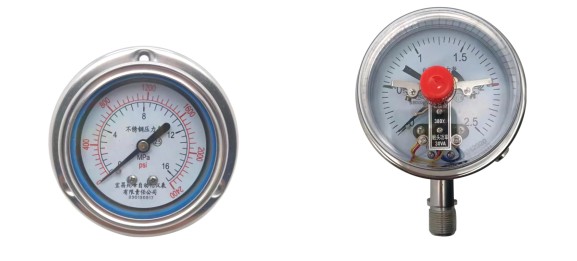

Y-101 Axial Front-Edge Manômetro em Aço Inoxidável         Y-100J Radial EdgelessManômetro de Pressão com Contato Elétrico

4. Manômetros de Diafragma Série YP

Usam um elemento sensor de diafragma, adequados para fluidos e gases viscosos, cristalizáveis ou de alta temperatura. Geralmente usados para baixas pressões até 2.5 MPa.

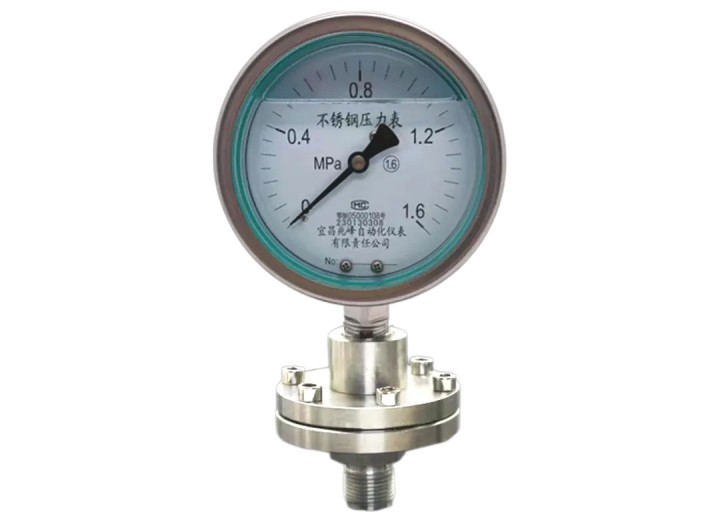

Manômetro de Diafragma YP-100

5. Manômetros à Prova de Corrosão com Selo de Diafragma Série YTP

Usam uma estrutura de medição indireta, adequados para fluidos e gases viscosos, cristalizáveis, altamente corrosivos ou de alta temperatura. Feitos de aço inoxidável, com opções de diafragma em vários materiais.

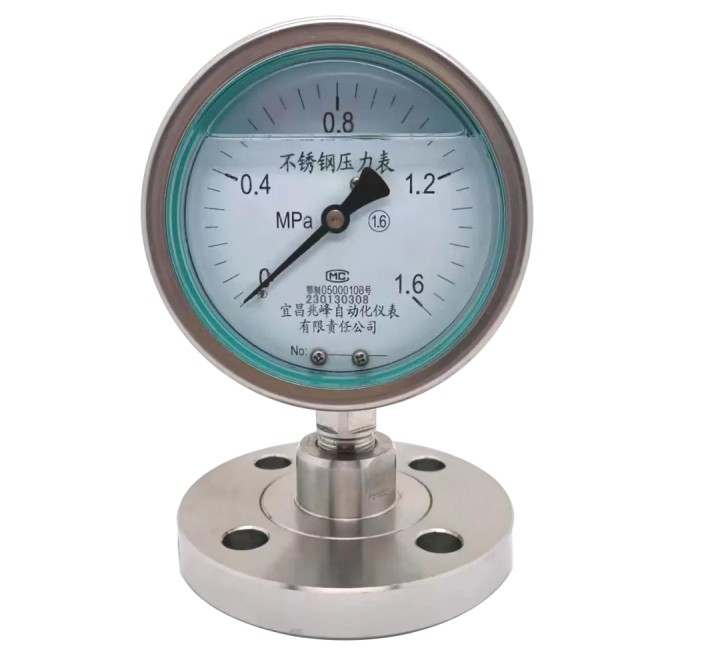

Manômetro com Selo de Diafragma YTP-100

6. Manômetros para Fins Especiais

Projetados sob medida com base nas necessidades do usuário, adequados para medir oxigênio, hidrogênio, amônia e outros gases ou ambientes especiais, garantindo operação segura e confiável.

Principais Especificações Técnicas:

1.Precisão: Classe 1.0 (especial), Classe 1.6, Classe 2.5

2.Temperatura de Operação:

Padrão: meio -20 a 70 °C; ambiente -25 a 55 °C;

Especial: meio -41 a 70 °C; ambiente -41 a 60 °C

3.Resistência à Vibração:

Padrão: V.H.3;

Anti-vibração: V.H.4 (conforme GB/T17214.3)

4.Materiais do Sistema Sensor:

Tubo Bourdon: Bronze estanífero QSn4-0.3 ou aço inoxidável 316L;

Conexão: Liga de cobre ou aço inoxidável 304

Flange: Aço inoxidável 304 ou materiais especificados

Diafragma: Aço inoxidável 316L ou materiais especificados

5.Materiais do Invólucro:

Padrão: Aço carbono cromado;

Aço Inoxidável: 1Cr18Ni9Ti ou 0Cr18Ni9

6.Faixas de Medição Típicas:

Vácuo/faixas compostas: -0.1–0; -0.1–0.15, 0.3, 0.5, 0.9, 1.5, 2.4

Faixas de pressão: 0–0.1, 0.16, 0.25, 0.4, 0.6, 1, 1.6, 2.5, 4, 6, 10, 16, 25, 40, 60 MPa

IV. Perguntas Frequentes sobre Manômetros

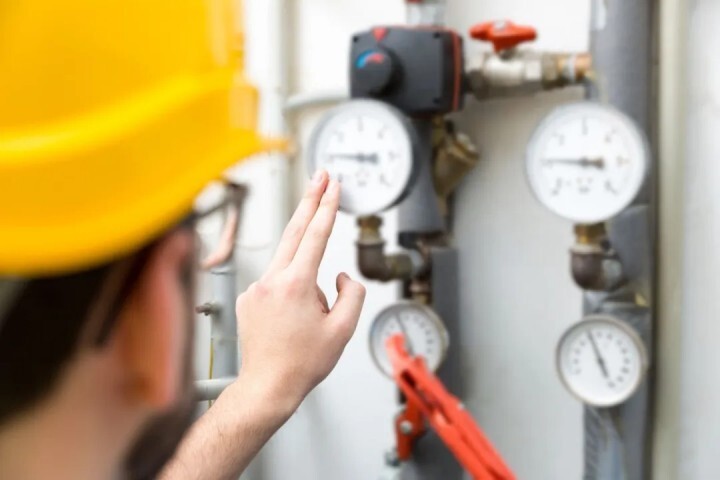

V. Instalação, Manutenção e Cuidados

Para garantir estabilidade a longo prazo, os manômetros devem passar por manutenção regular:

Guia do Usuário

1.Seleção do Instrumento: Para pressão estável, use 1/3–2/3 da escala total; para pressão flutuante, não exceda 3/4 da faixa.

2.Ambiente de Instalação: Evite vibração ou pulsação excessiva. Use elementos de resfriamento quando o meio exceder 70 °C. Selecione dispositivos de amortecimento ou tipos preenchidos com líquido quando houver alta pulsação ou vibração.

3.Montagem: Instale via painel de instrumentos ou tubulação de suporte. Verifique modelo/especificações antes da instalação.

Manutenção

· Calibração regular: geralmente a cada seis meses

· Evite choque mecânico ou vibração forte

· Mantenha o manômetro limpo

· Use tipos resistentes à corrosão em ambientes agressivos

· Interrompa o uso imediatamente e repare se houver vazamento, dano ou falha do ponteiro; só reutilize após inspeção qualificada

Seguindo este guia de seleção e dicas de solução de problemas, você entenderá e operará melhor os manômetros industriais. Para consultas adicionais, sinta-se à vontade para nos contatar—estamos comprometidos em fornecer soluções profissionais.

Obrigado por ler e desejamos sucesso em seu trabalho!

Nota: Os manômetros mostrados neste artigo representam apenas parte de nossa linha de produtos. Para mais detalhes, visite nosso site, siga nossas redes sociais ou entre em contato diretamente para consulta.
