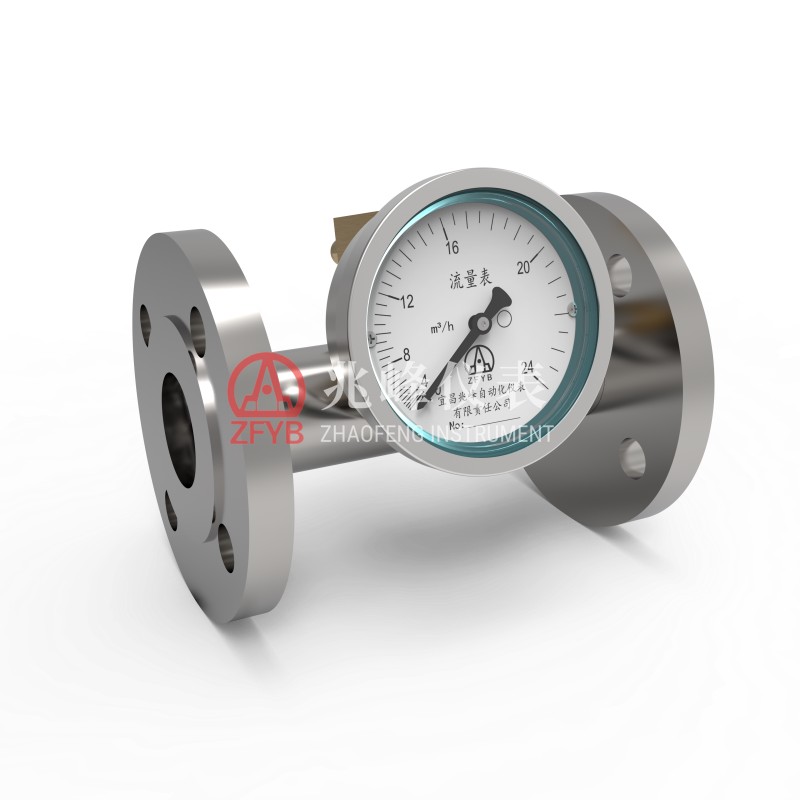

Medidor de Vazão por Alvo LBT | Medição de Vazão Confiável para Aplicações Industriais Exigentes

Em ambientes industriais exigentes, a medição de vazão frequentemente enfrenta desafios como alta temperatura, alta pressão, meios viscosos, interferência eletromagnética e condições de instalação complexas. Nessas condições, os medidores de vazão convencionais podem apresentar instabilidade de medição, maiores requisitos de manutenção ou aplicabilidade limitada.

Para enfrentar esses desafios, a Zhaofeng Instrument apresenta o novo Medidor de Vazão por Alvo da Série LBT, uma solução robusta de medição mecânica de vazão projetada para operação confiável em uma ampla variedade de aplicações industriais.

Com base em um comprovado princípio de medição de força e em uma estrutura mecânica de precisão, a Série LBT oferece medição de vazão estável e direta para líquidos, gases, vapor saturado, vapor superaquecido e fluidos de alta viscosidade. É particularmente adequada para aplicações exigentes nos setores de petróleo e gás, petroquímica, energia térmica, metalurgia e controle geral de processos industriais.

Três Principais Vantagens para Aplicações Industriais Exigentes

01. Operação Estável sem Alimentação Elétrica Externa

A Série LBT utiliza uma estrutura de medição mecânica e não requer uma fonte de alimentação externa para sua indicação básica de vazão. Isso a torna particularmente adequada para instalações remotas, estações externas e locais onde a alimentação elétrica ou a fiação de sinal são limitadas. Ao reduzir a dependência de alimentação externa e componentes eletrônicos, o medidor de vazão ajuda a minimizar o impacto de flutuações de energia e falhas de fiação, fornecendo indicação local de vazão confiável para operação industrial contínua.

02. Construção Robusta e Baixa Manutenção

O medidor de vazão incorpora um mecanismo de tubo de torque de precisão com três mancais, projetado para transmissão estável de força e operação mecânica de longo prazo. Sua construção robusta proporciona excelente estabilidade mecânica e resistência ao desgaste, enquanto o mecanismo de transmissão otimizado ajuda a reduzir esforços mecânicos desnecessários e a melhorar a estabilidade operacional. Com uma estrutura mecânica confiável e sem necessidade de operações rotineiras complexas, a Série LBT pode ajudar a reduzir ajustes e manutenções frequentes, diminuindo o custo total de propriedade.

03. Ampla Faixa de Aplicação e Fácil Instalação

A Série LBT foi projetada para medir líquidos, gases, vapor saturado, vapor superaquecido e meios de alta viscosidade, desde que os materiais em contato com o fluido selecionados sejam compatíveis com o meio de processo.

Os modelos padrão abrangem tamanhos de tubulação de DN20 a DN100, com classes de pressão de PN16 a PN100 e configurações personalizadas de alta pressão disponíveis. O medidor de vazão permite instalação horizontal e vertical, enquanto as conexões por flange baseadas nas normas GB ou ANSI facilitam a integração aos sistemas de tubulação existentes. Isso torna a Série LBT uma opção prática tanto para novas instalações quanto para atualizações de equipamentos em tubulações industriais existentes.

Como Funciona o Medidor de Vazão por Alvo LBT?

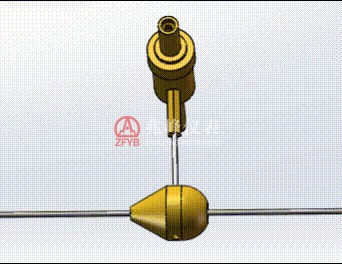

A Série LBT opera de acordo com um comprovado princípio de medição de vazão por alvo. Quando o fluido escoa pela tubulação, ele gera uma força sobre a placa-alvo. Essa força está diretamente relacionada à vazão e à densidade do meio. A força gerada é transmitida por meio de uma haste de conexão ao mecanismo de equilíbrio de força. O conjunto de tubo de torque de precisão com três mancais converte a força mecânica em deslocamento controlado. O deslocamento é então amplificado pelo mecanismo interno de engrenagens para acionar o mostrador mecânico, fornecendo uma indicação direta da vazão instantânea.

Processo de Medição

Fluxo de Fluido → Força na Placa-Alvo → Transmissão de Força → Equilíbrio do Tubo de Torque → Amplificação Mecânica → Indicação de Vazão

Essa cadeia de medição direta minimiza componentes eletrônicos desnecessários e fornece uma solução simples, estável e confiável para o monitoramento contínuo de vazão industrial.

Principais Especificações Técnicas

Projeto Mecânico Robusto para Operação de Longo Prazo

O Medidor de Vazão por Alvo LBT é projetado em torno de vários componentes mecânicos principais.

1. Corpo de Vazão Resistente à Pressão

O corpo principal resistente à pressão é fabricado em aço inoxidável e utiliza uma conexão flangeada padrão à tubulação de processo. Sua construção rígida proporciona boa resistência à pressão e à deformação, ajudando a manter a operação estável sob condições de pressão exigentes.

2. Placa-Alvo e Conjunto de Detecção de Força

A placa-alvo é o componente sensor central do medidor de vazão.

A Série LBT utiliza uma placa-alvo curva especialmente projetada. À medida que o meio de processo passa pela tubulação, a placa-alvo é submetida a uma força correspondente à velocidade do fluxo.

A geometria otimizada do alvo proporciona:

·Alta sensibilidade de medição

·Distribuição de força mais uniforme

·Redução da vibração mecânica

·Correlação estável entre força e vazão

·Opções de materiais personalizáveis

Dependendo da aplicação, os materiais da placa-alvo podem ser selecionados ou personalizados de acordo com os requisitos de resistência ao desgaste, resistência à corrosão e compatibilidade com o meio de processo.

3. Conjunto de Transmissão de Equilíbrio de Força de Precisão

A Série LBT incorpora um mecanismo de vedação e transmissão por tubo de torque de precisão com três mancais.

O projeto mecânico otimizado amplifica o deslocamento medido antes de acionar o mecanismo interno. Isso ajuda a reduzir a relação de amplificação exigida pelo mecanismo e melhora:

·Estabilidade mecânica

·Suavidade de funcionamento do mecanismo

·Consistência de medição

·Confiabilidade de longo prazo

Um dispositivo mecânico integrado de limitação e proteção ajuda a evitar deslocamento excessivo, reduzindo o risco de danos ao mecanismo e minimizando a influência do deslocamento excessivo na linearidade da medição. Dependendo da configuração, o produto pode suportar pressões de trabalho de até 32 MPa.

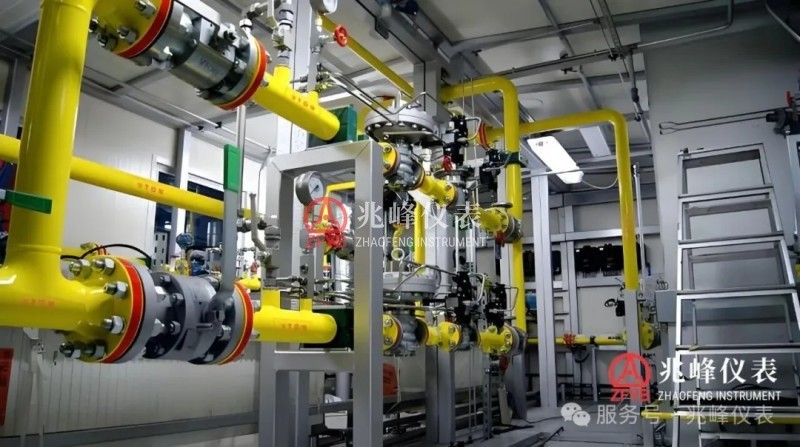

Projetado para Processos Industriais Desafiadores

O Medidor de Vazão por Alvo LBT é adequado para aplicações em que a robustez mecânica, a adaptabilidade ao processo e a manutenção simples são importantes.

As aplicações típicas incluem:

·Petróleo e Gás

·Processamento Petroquímico

·Energia Térmica e Sistemas de Vapor

·Metalurgia

·Processamento Químico

·Manufatura Industrial

·Utilidades de Processo

·Medição de Vazão em Tubulações Existentes

Seu princípio de operação mecânica torna a Série LBT especialmente atrativa para aplicações em que as condições ambientais, a interferência eletromagnética ou o acesso limitado à alimentação elétrica e à fiação de sinal podem tornar a medição eletrônica de vazão mais desafiadora.

Personalizado para as Condições do Seu Processo

Diferentes processos industriais requerem diferentes materiais, classes de pressão, faixas de temperatura, tamanhos de tubulação e faixas de medição.

Na Zhaofeng Instrument, podemos configurar o Medidor de Vazão por Alvo LBT de acordo com seus requisitos específicos de processo, incluindo:

Meio → Faixa de Vazão → Tamanho da Tubulação → Pressão → Temperatura → Material → Norma de Conexão

Nossa equipe de engenharia pode recomendar uma configuração adequada com base nas características do seu meio, pressão e temperatura de operação, especificações da tubulação e condições de instalação.

A Medição de Vazão Confiável Começa com o Projeto Correto

Para a medição de vazão industrial, a confiabilidade não se resume à precisão da medição — ela também depende da estabilidade mecânica, compatibilidade com o processo, flexibilidade de instalação e facilidade de manutenção a longo prazo. Com seu comprovado princípio de medição de vazão por alvo, construção mecânica robusta, ampla compatibilidade com processos e configuração personalizável, o Medidor de Vazão por Alvo da Série LBT oferece uma solução confiável para aplicações desafiadoras de medição de vazão industrial.

A Zhaofeng Instrument está comprometida em fornecer soluções confiáveis de medição e controle para processos industriais em todo o mundo.

Precisa de um medidor de vazão por alvo para sua aplicação?
Envie-nos seu meio, faixa de vazão, tamanho da tubulação, pressão de operação e temperatura, e nossa equipe poderá ajudá-lo a selecionar a configuração apropriada da Série LBT.
